Allgemein:
Die vorliegende Veröffentlichung wurde mit dem Zweck erstellt, den Gebrauch und die Wartung der Maschine sicherzumachen.
Lesen Sie vor jeglichem Vorgang die Anweisungen in dieser Veröffentlichung. Wenden Sie sich im Zweifelsfall an das Herstellerunternehmen.
Falscher Gebrauch und Wartung verringern die Lebensdauer der Maschine, der Hersteller behält sich das Recht vor, abgesehen von Ausnahmefällen, die Aktualisierung der Produkte und Handbücher vorzunehmen, ohne die Pflicht, die vorhergehenden Produkte und Handbücher zu aktualisieren.
Technische Eigenschaften:
- Um die maximale Zuverlässigkeit zu versichern, hat das Unternehmen eine sorgfältige Wahl der beim Bau der Maschine einzusetzenden Materialien und Komponenten getroffen.
- Es ist verboten, die Maschine für einen Zweck einzusetzen, der verschieden von dem im Handbuch angegebenen ist.
- Das für den Gebrauch und die Wartung der Maschine zuständige Personal muss den Inhalt des vorliegenden Handbuchs kennen und angemessen ausgebildet und geschult sein.
- Jeder Vorgang, der den elektrischen Teil betrifft, muss von qualifiziertem Personal ausgeführt werden, das in der Lage ist, die technischen Vorschriften und geltenden Gesetze nach Genehmigung des Installateurs zu beachten.
- Gefahrenbedingungen und Warnhinweise sind auf der Maschine durch Klebeschilder gekennzeichnet. Diese Etiketten müssen im Fall von Beschädigung oder Verlust ersetzt werden.
- Versuchen Sie nicht, die Produkte zu ändern, damit keine Situation von Unsicherheit verursacht und der Verlust jeglicher Garantie bewirkt wird.
- Lesen Sie das Handbuch vor dem Gebrauch der Maschine
- Nähern sie nicht die Hände, den Riemenscheiben und den Riemen, wenn diese sich in Bewegung befinden.
- Prüfen Sie wöchentlich den Ölstand. Im Falle des Betriebs der Pumpe ohne Öl, besteht das Risiko der Beschädigung.
- Trennen Sie vor jeglichem Eingriff auf der Maschine die Stromversorgung ab
- Achtung, heiße Komponenten der Maschine. Gefahr der Verbrennung!
- Kontrollieren Sie, dass die Drehzahl und die Drehrichtung der Welle mit den Angaben auf der Maschine übereinstimmen.
- Die Vorgänge der Wartung, Reinigung oder anderem müssen bei stillstehender Maschine ausgeführt werden. Die Schutzvorrichtungen müssen vorübergehend abgenommen und dann erneut korrekt befestigt werden.
Verwendung der Maschine:
Vor der Ausführung jeglicher Vorgänge auf der Maschine, die Stromversorgung an den Motor, der die Pumpe antreibt, abzutrennen.
Die Maschine wird von einem Elektromotor bewegt. Es ist Pflicht, einen Schütz (TERMLD) zu installieren, um den Motor vor eventuellen Störungen in den Stromleitungen zu schützen.
Die Pumpe muss korrekt befestigt sein, sodass übermäßige Vibrationen vermieden werden.
Die Saug- und Zulaufleitungen durch eine Verbindung aus Gummi anschließen. Versichern Sie sich, dass die Leitungen angemessen gestützt sind und nicht auf dem Pumpenkörper aufliegen.

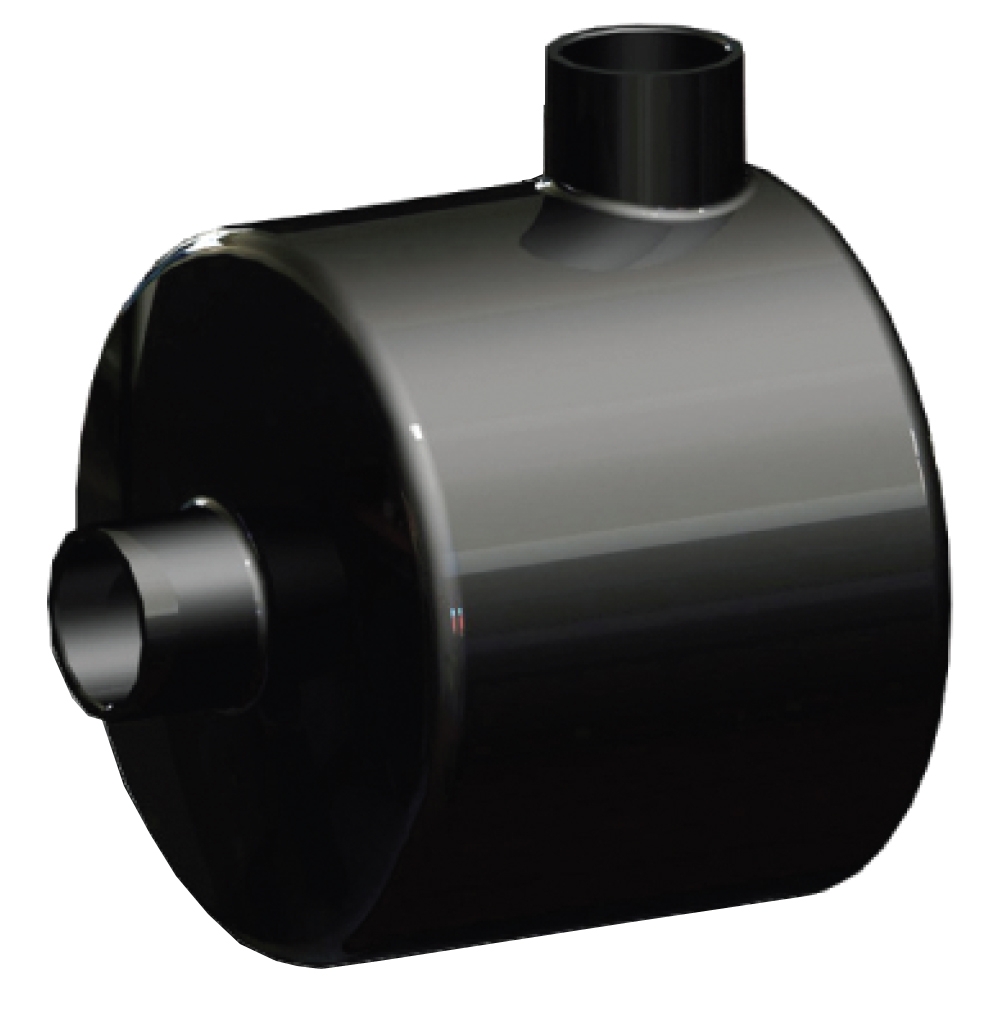

Der Öl-/Wasser-Abscheider muss, um korrekt zu arbeiten, auf dem Ausgang der Pumpe angeschraubt werden.
Wartung:
Da die Maschine nicht komplex ist, sind nur einige Umsichten erforderlich:
Die für den Betrieb vorgesehenen, drehenden Teile müssen sauber gehalten werden.
Wenn Waschwasser oder Milch angesaugt wird, wie folgt vorangehen:

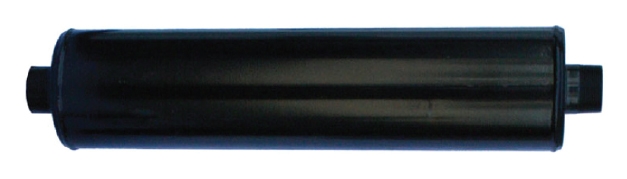

- Den Auspuff abmontieren.
- Die Pumpe mit 0,25 l Diesel füllen.
- Die Pumpe für ungefähr 3 Minuten manuell drehen.
- Die Flüssigkeit für ungefähr 4 Minuten in der Pumpe lassen.
- Die Schläuche des Schmiermittels von der Pumpe abtrennen und die Pumpe für ungefähr 5 Minuten laufen lassen.
- Den Vorgang im Fall eines negativen Ergebnisses wiederholen.
- Die verschweißten Schutzvorrichtungen ersetzen.
- Die Spannung der Antriebsriemen reguliert, indem man die Befestigungsschrauben des Schlittenträgers des Motors entriegelt und auf die Stellschraube seitlich der Halterung eingewirkt wird.
- Durch Druck mit dem Daumen auf den Antriebsriemen im Bereich zwischen den beiden Riemenscheiben, darf seine Biegung 1,5 cm nicht überschreiten; wenn einer der Riemen abgenutzt ist, die gesamte Serie austauschen.
ACHTUNG!: Versichern Sie sich, wenn die Anlage abgeschaltet wird, dass das Rückschlagventil korrekt funktioniert! Im Falle, dass die Pumpe in entgegengesetzter Richtung drehen sollte, würde sie den Bruch des Drehschiebers verursachen.
